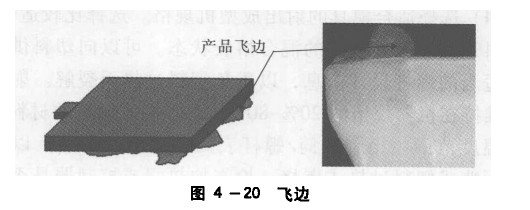

毛刺過大多發(fā)生在分合面上，即動模與靜模之間、滑塊的滑配部位、鑲件的縫隙、頂桿孔隙等處流入熔料，在制件上形成多余的飛邊毛刺。
如果一開始發(fā)現(xiàn)產(chǎn)生了飛邊毛刺，就必須盡早修整模具，因為毛刺在成型時起杠桿作用、會使飛邊毛刺進一步增大，從而造成模具局部的凹陷，形成時飛邊毛刺進一增大的惡性循環(huán)。
毛刺的產(chǎn)生有下面幾種原因：
1. 鎖模力不足
與成型制件的投影面積相比，如果鎖模力較小，由于注射壓力的作用使動、靜模之間將出現(xiàn)縫隙，這樣勢必就會出現(xiàn)飛邊毛刺。特別是把側(cè)澆口置于制件中央附近的孔上時，因為這種成型澆口需要較大的注射壓力，所以極易出現(xiàn)毛刺。
降低注射壓力或者提高鎖模力都可消除這種缺陷，若根據(jù)具體情況改用流動性好的塑料采用低壓成型，有時也是很有成效的。
2. 模具局部配合不嚴密
首先討論動、靜模合模不嚴的問題，盡管模具本身合模嚴密，當采用肘桿式鎖模機構(gòu)的注射機成型時，往往因模具平行度不佳或者鎖模裝置調(diào)整的不良，產(chǎn)生諸如左右兩邊鎖模不均衡的現(xiàn)象，即左右兩側(cè)只有—邊被鎖緊，另—邊不密貼，此時必須調(diào)整拉桿(二根或四根拉扦)使之均衡仲展。
其次，也有因模具本身研配不佳造成密貼不嚴。特別是制件中心有成型孔時，由于這部分的支承作用，當鎖模力不充足時也容易出現(xiàn)毛刺。
另外是滑動型芯，因沿動型芯是動作機構(gòu)，往往產(chǎn)生毛刺，所以滑動型芯的配合很重要。尤其是對左右分型的哈夫模，其側(cè)面的投影面積也受成型壓力作用，如果設(shè)計很不能完全承受這個壓力也常會出現(xiàn)毛刺。 關(guān)于鑲件縫隙和頂桿孔隙，不僅會產(chǎn)生毛刺惡性循環(huán)增大的現(xiàn)象，而且還會增大頂出阻力。
3. 模具撓曲引起
如果模具原度不足，受注射壓力作用將產(chǎn)生撓曲，這時若中心附近有孔，孔的周邊就會產(chǎn)生毛刺;還有利用中心孔開側(cè)澆口時，孔和澆道周邊也會產(chǎn)生毛刺。這種原因產(chǎn)生的毛刺，是由模具制作不良造成的，所以較難修理。采取補強模具，可使毛刺減小。
4. 塑料流動性過好
單純是由于塑料流動性過好，在理論上并不是產(chǎn)生毛刺的原因?？墒?，當塑料流動性過好時，那怕是微細的縫隙塑料也能鉆進去，所以極易出現(xiàn)毛刺。要消除這種毛刺，可降低熔料溫度或注射壓力，也可降低模具溫度或注射速度。
5. 注入熔料過多
這也不是產(chǎn)生毛刺的直接原因。為了防止縮孔而注入過多熔料的作法是錯誤的，應(yīng)采取增加注射時間或保壓時間來成型(參照縮孔)。
6. 模具表面有異物
模具合模面上有異物，必然會產(chǎn)生毛刺。解決這個問題，顯然應(yīng)清掃于凈模具表面，使合模面密貼即可。
關(guān)于改性塑料注塑制品有毛刺怎么辦？的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術(shù)手機同微信：18621317168 誠摯歡迎您的來電！
